Liste over definisjoner i programmet og i denne dokumentasjonen.
Når det i dokumentasjon og programmet blir gjort anbefalinger, er dette kun kun til veiledning.
Med
beregninger og kalkulasjoner menes matematiske utregninger i
programmet. Noen av beregningene bruker tabelloppslag, eksempelvis på
rørmaterialer og vesker. Det meste som kan beregnes blir beregnet.
Dette gir utslag i enkelte avvik fra programmet og tabeller fra
produsenter av rør og deler, eksempelvis på rørvekt. Differansen er da
likevel ikke så stor at det forekommer utslag som får praktiske følger.
Friksjonstap i rør er kun friksjonstapet i rørveggen, og ikke innløpstap, utløpstap eller trykktap i løftehøyde. Alle desse variablene er med i totaltap.
Med objekt menes data om et rør, et bend, en ventil eller andre deler som kan velges som seperate deler og gjøres kalkulasjoner på.
Med standardvalg menes ofte brukte verdier, faktorer og data, som ikke alltid kan tilstrekkelig dokumenteres eller beregnes, men er verdier som de fleste bruker. Eksempler på dette er avrenningsfaktorer for beregning av overvannsmengder.
Knapperaden er ment som et hurtigvalg for de mest brukte
menyvalg. Navigeringsknappene er kun på knapperaden og ikke i menyen.
Legg til nytt objekt. Trykk på pilen ved siden av knappen for å få opp valg om å legge til rørstrekk, eller nye objekt på stikk.
Kopier objekt. Objektet blir ikke kopiert til utklippstavlen, men merket for kopiering.
Klipp ut. Fjerner objektet fra listen og merker det klart for kopiering.
Limer inn objektet foran det valgte objektet.
Limer inn en peker til et objekt foran det valgte objektet. Det er kun et objekt, selv om det vises på flere steder.
Denne knappen viser når et lokalt dokument er tilknyttet objektet. Dokumentet kan også åpnes på menyen Tilknytning
åpner et notatvindu hvis et notat er lagt inn på objektet.
Flytter valgt objekt foran forrige objekt.
Flytter valgt objekt fremfor neste objekt.
Viser egenskaper for objektet i datafilen. Dette er egenskaper for data i databasen og bør IKKE endres uten at en innehar kunnskap om HexPoint database.
Setter objektet som slettet. Sletting av objekt må bekreftes før det endelig slettes. Etter objektet er slettet, kan det ikke hentes frem igjen uten at en har kunnskaper om databasen. Er objektet blitt slettet vil det fremdeles ligge i backup-databasen, hvis valget for backup et satt i oppsettet for database.
De blå pilene er for navigering i rørstrekket. Blå pil med en rød strek hopper til den første i den retningen pilen peker. Den blå pilen med grønn ring, hopper til første objekt i rørstrekket.
Merker posisjon i datafilen, slik at en kan hoppe tilbake til samme posisjon med knappen Gå til merket. En kan merke av flere posisjoner etter hverandre, og hoppe en og en tilbake.
Hopper til siste merket posisjon.
Setter vinduet slik at det alltid vil være i forgrunnen, selv om vinduer bak programmet aktiveres.
Denne knappen henter opp rapportvinduet.
Kalkulerer hele rørstrekket inkludert alle stikkledninger. Hvis det er merket avbrudd i et objekt, vil det ikke kjøre beregninger etter dette objektet.
Summerer rørstrekket og teller opp vekt, lengde, strømforbruk, timeforbruk og varekostnader.
Starter Innovare Kalkulator.
Viser dokkpanelet for flytende vinduer. Meldingsvinduet kan dokkes her.
KalulasjonsknappKalkulasjonsknappen står på høyre side av enkelte felt. Den brukes for å kalkulere enkeltverdien i det feltet den tilhører.
StandardknappStandardknappen står på høyre side i enkelte felt. Denne knappen fyller inn en standardverdi i feltet den tilhører. Standardverdiene er veilledende, generelle og ikke eksakte verdier.
På venstre side av programvinduet er objektet som er valgt.
Navn på rørstrekk velges fritt. Noen foretrekker å legge inn systemnummeret her. Rørstrekket er et rør med eller uten avgreninger, og med eller uten pumper og tanker. Rørnummeret brukes til å dele rørstrekket opp i enkeltrør.
Listen over rørstrekk vises veå å trykke på knappen foran feltet, eller ved å velge Rørstrekk og Vis liste på menyen.
Dette kan endres når en vil, eksempelvis kan et bend endres til et t-rør. Varedata, referanser og posisjon kan en oppgi på hvert objekt. Innstilling på objektet gjøres i fanen Innstillinger. Her velges hvilken programdel som det skal gjøres beregninger i, og om objektet skal vises i tegningen.
Velg hurtigvalg på Vis-menyen for å vise hurtigvalg for objekt. Hurtigtast for hurtigvalg er F2. Her kan det legges hurtig inn rør og deler på et rørstrekk.
Når rørmateriale velges vil rørdimensjoner lastes inn på nytt. Rørmaterialer ligger i filen materiale.xml og kan redigeres. Standardvalg når det opprettes en ny fil er PE-100.
Diameter på røret kan skrives inn eller velges i fra listen.
Ved å trykke på knappen ved feltet for
diameter, vil programmet velge et rør som er best egnet i forhold til
vannmengde og trykkhøyde.
I dette feltet viser den nominelle diameter på valg objekt. Rørdiameter kan også velges ved å legge inn ønsket nominelle diameter og trykke på linjeskift.
Valg av godstykkelse kan være PN, SDR eller godstykkelsen. Det anbefales å bruke SDR på plastrør. For rør i PE32 og PE50 som er merket kun med trykklasse (PN) anbefales det å bruke PN som valg.
Det er syv programdeler; rørdata, mekanisk, hydraulikk, klammer/ekspansjon, vektbelastning, sveising og filter. Hvilke programdeler som skal være aktive velges i innstillingene for hvert objekt.

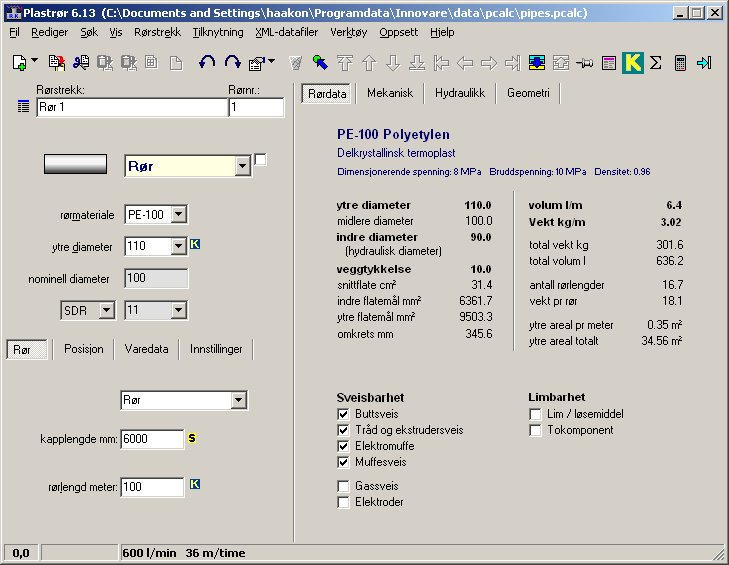

Her er og fysiske mål og vekt på røret. Denne prorgamdelen viser og tekniske data om rørmaterialet. Feltene for sveisbarhet og liming er kun til informasjon, og kan ikke endres her i denne programdelen.
Her i denne programdelen viser tilknytningsmål på flenser og krager. Her viser og tilsvarende rør i andre materialer. Flensedata kan overstyres av egen tabell i XML-format. For å laste inn egne flensedata, velg "hent flensedata fra fil" i Oppsett/Oppstart

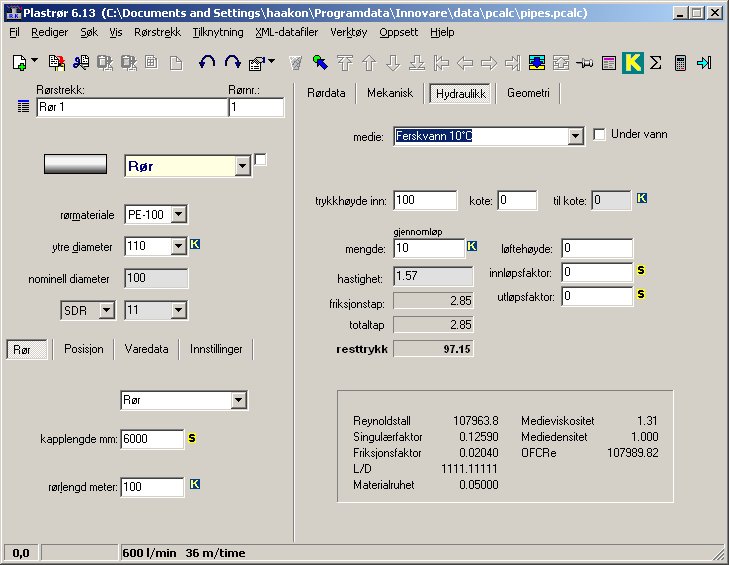

I denne programdelen beregnes all trykktap, friksjonstap, innløpstap, utløpstap, høydetap og tetthetstap.
Vannmengden legges inn i liter pr. sekund. En kan og
velge å legge inn strømningshastighet. For å beregne vannmengder kan en
trykke på ved siden av feltet for vannmengde.

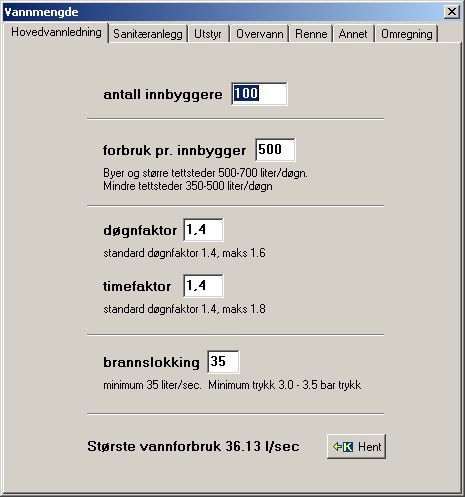

Dette er en enkel kalkulasjon på beregning av største vannforbruk i en hovedvannledning ut i fra antall innbyggere og time og døgnfaktorer.

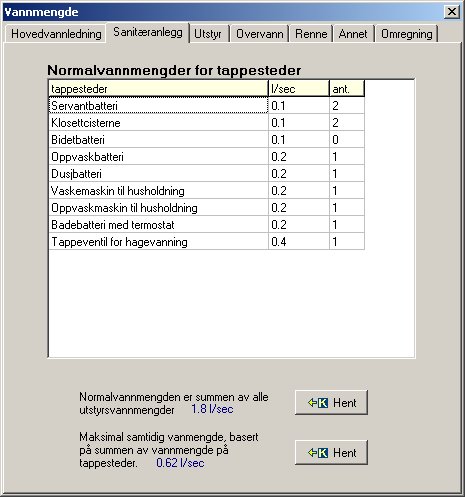

Velg antall utstyr og det beregnes normalvannsmengde og maksimal samtidig vannmengde. Listen over utstyr kan redigeres.

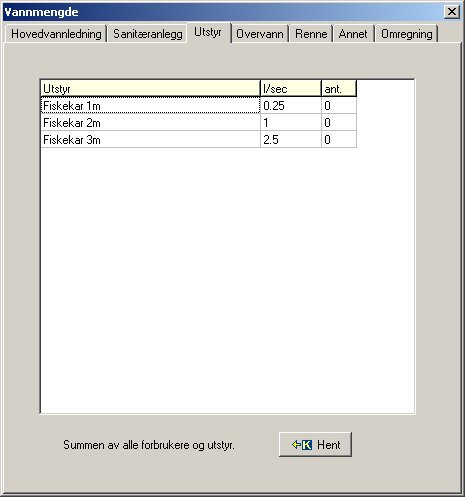

Her kan en få beregnet vannmengder ut i fra fra antall utstyr fra en egendefinert liste med utstyr.
Her heregnes overvannsmengder ut i fra regnintensitet og avrenningskoeffesienter.
Her beregnes vannhøyde over kant, vannmengder over en kant, og hastighet i vannrenne.

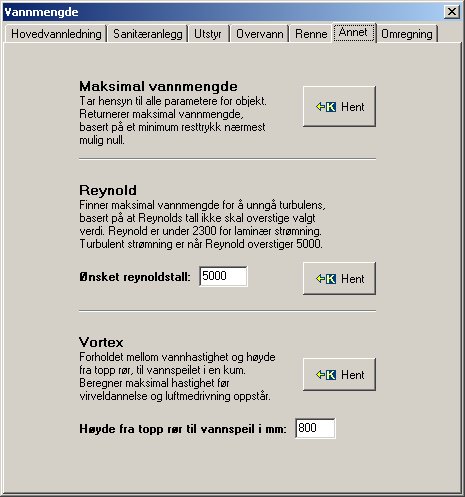

Her kan det beregnes maksimal vannmengde på det valgte objektet (røret), maksimal vannmengde for å unngå at en drar med seg luft i avløpsledning, eller en kan velge et ønsket Reynoldstall.
I denne fanen er det mulighet å legge inn vannmengde i liter og kubikk, i sekundet, minuttet, time og døgn. Den gjør omregningen og verdien kan hentes inn i kalkulasjonen.
Legg inn kotehøyde på start og slutten av
ledningsstrekket. Ved å trykke på ved siden
av feltet for kote, kan koten beregnes etter angitt fall. Falltap og
resterende trykkhøyde blir beregnet ut i fra kotehøyden.

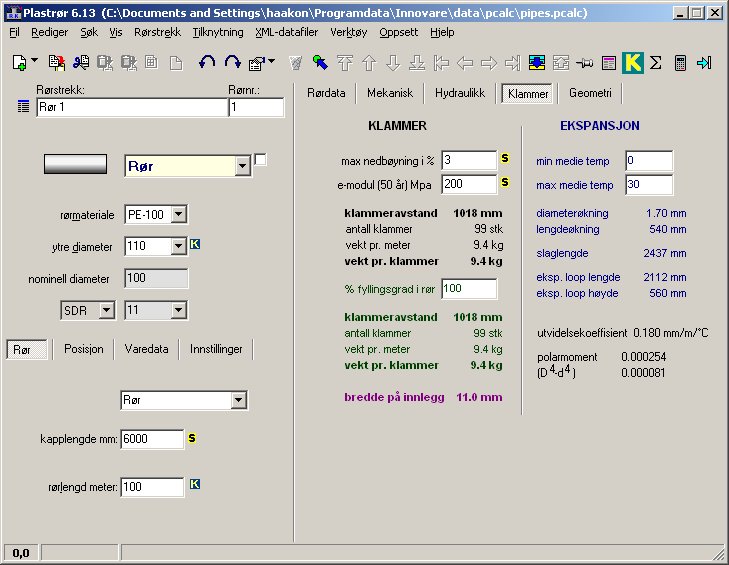

Beregner klammeravstand, nedbøyning, ekspansjon og lengder på ekspansjonsloop.

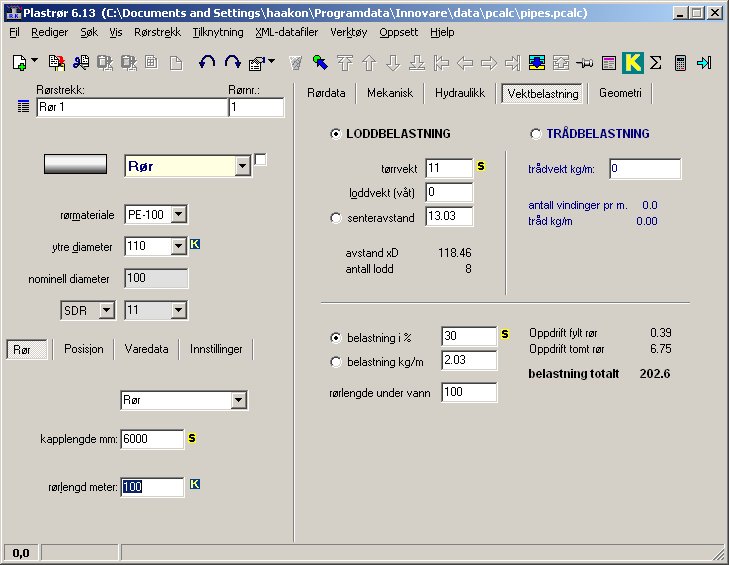

Beregner vektbelastning på sjøledninger.
I denne progamdelen beregnes sveiseparametere for plastrør. Her er flere standarder og sveisemetoder som kan velges. Sveisemaskiner kan velges fra tabell. Tabellen kan redigeres og nye sveisemaskiner kan legges inn.

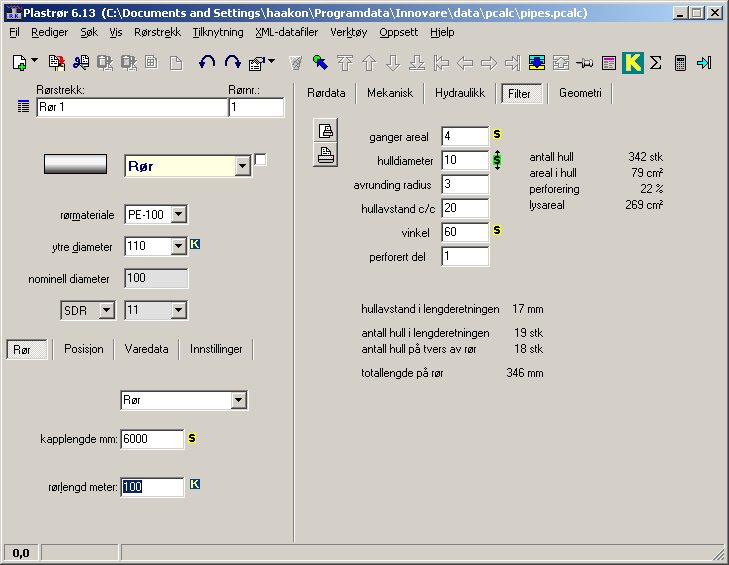

I programdelen for filter beregnes inntakssiler og grovfilter laget av plastrør. Her kan det skrives ut tegning til produksjon.

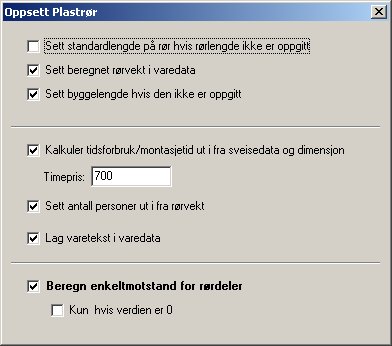

I oppsett for kalkulasjon settes hvordan programmet skal beregne data og generere data når en kalkulasjon foretaes.

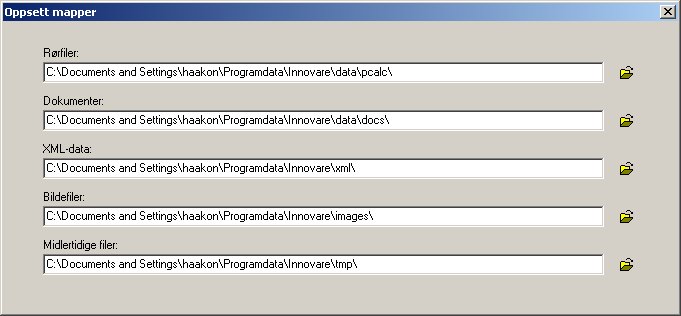

Plassering av mapper gjøres automatisk under første oppstart. Mappeplasseringen kan endres til eksempelvis å peke på en plassering på server. Hvis mappeoppsettet er feil, kan valget Opprett programmapper kjøres for å sette mappene til standardverdi.

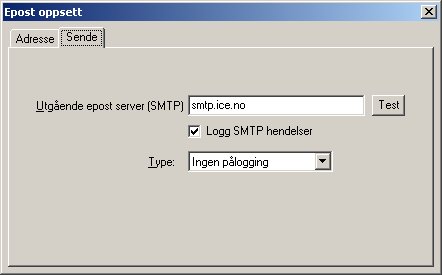

Oppsettet for epost må være utfylt for å sende databasen
og rørobjekter fra programmet til andre.

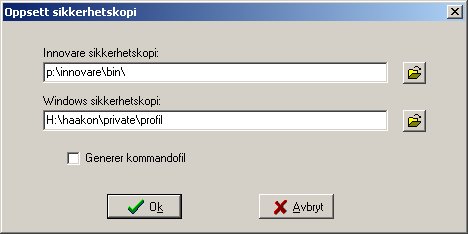

I oppsettet for sikkerhetskopi velges hvor datafilene skal kopieres. Det kan sette en mappe for brukerprofilen i Windows, og en for kun datafilene til programmet. I begge valgen blir alle data kopiert. Ved å velge "Generer kommandofil" vil kopieringen skje i bakgrunnen. Programmet synk32 må være installert for at dette skal virke. Dette programmet blir installert når Plastrør installeres.

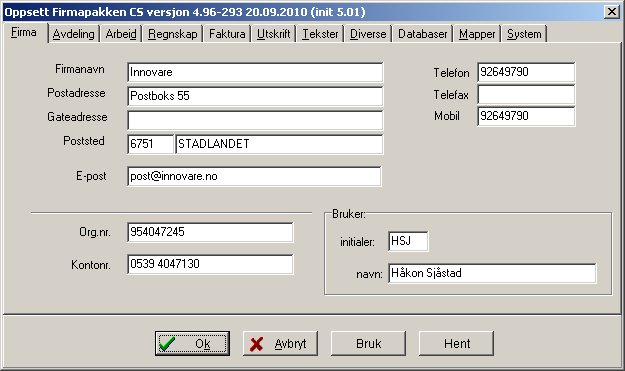

Her er instillinger og valg som gjelder alle programmer i fra Innovare, også Firmapakken. Her er all brukerinformasjon, oppsett av utskrifter og annet oppsett for Firmapakken.
NB! Hvis firmanavnet endres må det legges inn ny lisenskode.
Velget "Hent flensedata fra fil" velges hvis du vil bruke egne flensedata eller flensedata fra Innovare. Hvis det ikke velges brukes de flensedata som er innebygget i programmet. Velg "Slett loggfil ved oppstart" hvis du vil redusere størrelsen på loggfilen. Velg "Detaljert logging" hvis du vil se mer detaljert hva som skjer under oppstart og bruk av programmet. Dette kan være nyttig hvis du mistenker det kan være feil i noen datafiler eller XML-filer. Loggfilen rormain.log kan sendes til Innovare hvis det oppstår feil i programmet.

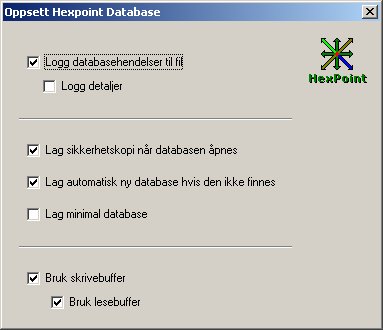

I oppsettet for database kan flere parametere settes. Det anbefales å merke av alle valg untatt "Logg detaljer" og "Lag minimal database"
Oppsett for FTP-server kan endres hvis det skal brukes en egen server for å laste ned oppdateringer av programfiler og XML-filer.
Hvis mappestrukturen i programmet er feil, eller mapper mangler, kjør dette valget og alle mapper blir satt opp på nytt. Ingen filer blir slettet og ingen mapper blir fjernet. Se oppsett for mapper.

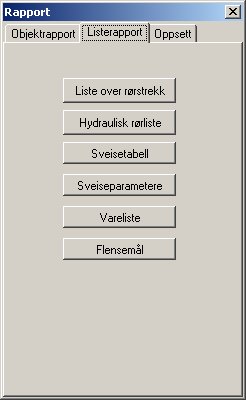

Rapporter blir generert og vises i nettleseren. Her kan de skrives ut eller limes inn i andre programmer. Hurtigtast for å få opp rapportvindu er Ctrl+P. Logoen som kommer med på alle rapporter er som standard den grønne katten til Innovare. Dette kan endres ved å legge over en ny JPEG-fil med navnet logo.jpg i mappen med bildefiler. Plasseringen av denne mappen får en frem i oppsettet for mapper.

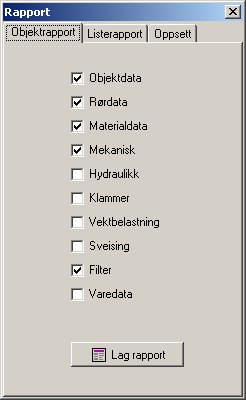

Her velges hvilke data som skal være med på rapporten.
Det finnes flere lister og tabeller som genereres i fra hele rørstrekket. Flensemål og sveiseparametere bruker andre tabeller i rapporten.

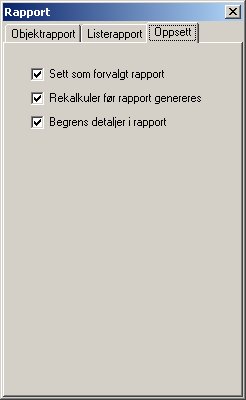

I oppsettet for rapporter kan det velges hvilke detaljer som skal være med i rapporten.
![[X]](merk.jpg)
Sett som forvalgt
rapportMerk som forvalgt rapport for å lagre valgene under fanen objektrapport.
Rekalkuler før
rapport genereresMerk dette valget for å rekalkulere hele rørstrekket på nytt før rapport genereres .
Begrens detaljer i
rapportNormalt vil en gjerne ikke ha med alle variabler som blir brukt i beregninger. Hvis rapporten skal vises til andre, forutsetter det god kjennskap til dimensjonering og terminologien i faget for at alle variabler skal bli forstått. Merk for dette valget hvis du ikke vil ha med detaljerte variabler (eksempelvis viskositet, reynoldstall) i rapporter.
Tabellrapporter blir begrenset når dette er valgt. Eksempelvis blir det kun tatt med de mest vanlige rørdiametere og SDR-klasser.
Datafiler i Plastrør blir lagret i Hexpoint Database Format med filendingen .pcalc. Data kan også lagres i generell Hexpoint databaser med filendingen .pdb256 Hexpoint er en firdimensjonal objektorientert pekerdatabase med avanserte muligheter som ikke finnes i tradisjonelle databaser. Hexpoint er rask, avansert, enbruker og flerebruker og bruker liten diskplass. Alle data blir lagret i en fil. Objekter (rør og deler) kan utveksles med epost. Databasen er derfor god egnet for å lagre data for rørstrekk.
Tabeller av medier, materialer, vesker, flensedata, sveisemaskiner, utstyr og tappesteder blir lagret i XML-filer. Desse kan redigeres i programmet. Alle XML-filene kan oppdateres i fra internett for å få de siste data tilgjengelige. Egne XML-filer kan brukes som standard.
Programmet blir installert i programkatalogen på datamaskinen. Datafilene ligger som standard i programdatakatalogen i hjemmemappen. For serverinstallasjoner kan mappen flyttes til server og deles ut til alle brukere.
En oppdatert liste over oppstartparametere for programmet finnes på Innovares internettsider. Andre oppstartparametere settes i programmet.
Konfigurasjonen blir lagret i INNOVARE.INI. Oppsettet for brukeren blir lagret i brukernavn.INI der brukernavn er navnet du har logget på datamaskinene med. Alle konfigurasjonsfiler blir lagret i katalogen etc.
Tips: brukernavn kan overstyres på to måter; med --user brukernavn som oppstartparameter, eller ved å sette brukernavn i INNOVARE.INI og sette Login_Rember=1
